ZAAWANSOWANA TECHNIKA, ŁATWA OBSŁUGA – TAK WYGLĄDA NOWOCZESNE ELEKTRODRĄŻENIE.

Wycinarki drutowe na drut molibdenowy fabryki DM-CUT w Pekinie to najlepsze maszyny tego typu na rynku. Charakteryzują się bardzo wysoką precyzją pracy i dokładnością 0,01 mm i większą. Gładkość powierzchni po cięciu to Ra = 0,8 mikrometra i mniejsza.

Maszyny mają możliwość wycinania pod kątem +/- 3 st. (6 st. na stożku), +/- 15 st. (30 st. na stożku) lub +/- 30 st. (60 st. na stożku). Silniki osi X,Y,U,V – serwonapędy AC firmy PANASONIC. Liniały pomiarowe o rozdzielczości 0,001 mm w osiach X i Y połączone w jednej pętli z silnikami osi oraz sterowaniem. Prowadnice liniowe THK. Fabryka nie produkuje maszyn z silnikami krokowymi w osiach X,Y.

Podstawowym kolorem na jakie maszyny są malowane, jest kolor niebieski. Na zamówienie klienta może to być każdy inny kolor.

Przestrzeń robocza może być otwarta lub zabudowana.

Unikatowym osiągnięciem myśli technicznej inżynierów z fabryki DM-CUT w Pekinie są wycinarki drutowe serii HX5 i HX3050. Są to maszyny czteroosiowe i pięcioosiowe. Są wyposażone w obrotowy stół roboczy lub w obrotowy i uchylny stół roboczy. Takie rozwiązania pozwalają między innymi na wycinanie pod dużym kątem z zachowaniem bardzo dobrej gładkości powierzchni Ra= 0,8 i lepszej.

Na zamówienie fabryka może wyprodukować:

maszynę “hybrydową”. Np. na bazie maszyny podstawowej CTWG500TC można dołączyć moduł BZ1C (moduł dodatkowych dwóch osi – stół uchylno-obrotowy) co przekształci maszynę w obrabiarkę 5-cio osiową. Jeżeli będzie potrzeba obróbki dużych i ciężkich detali, moduł BZ1C może być zdemontowany i maszyna będzie maszyną 3-osiową;
maszynę do obróbki bardzo dużych detali o dużej wadze i wysokości. Możliwość cięcia nawet do 1000 mm wysokości detalu. Przesuwy w osiach X i Y do 2000×1000 mm. Kąt cięcia +/- 30 stopni. Maksymalna waga detalu do 4000 kg. Taka maszyna została ostatnio wykonana dla klienta.

Inżynierowie fabryki DM-CUT w Pekinie rozwiążą każdy problem klienta. Zbudują maszynę, która wykonana postawione zadania i będzie zarabiała duże pieniądze dla użytkownika.

Wycinarki drutowe z fabryki DM-CUT w Pekinie to przewaga konkurencyjna. To duże zyski stosunkowo małym kosztem.

Opis

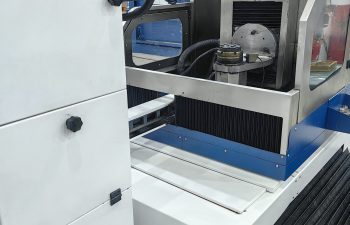

Tak wyglądają wycinarki drutowe w wersji podstawowej, 3 osiowej. Przestrzeń robocza może być zabudowana i niezabudowana. Przestrzeń niezabudowana jest rekomendowana przy obróbce dużych, długich detali.

Podstawowy kolor – niebieski. Maszyny mogą być malowane na inne kolory, zależnie od zamówienia kupującego.

Osie X,Y poruszane są serwonapędami AC Panasonic. Osie U i V poruszane są, w zależności od decyzji kupującego, silnikami krokowymi lub servonapędami AC Panasonic. Servonapędy są polecane przez fabrykę w przypadku cięcia z kątem 15 lub 30 stopni.

Maszyny mogą być wyposażone w liniały pomiarowe o rozdzielczości 0,001 mm, które są połączone w jednej pętli z silnikami osi X i Y oraz ze sterowaniem maszyny. Tylko nasze maszyny mają takie rozwiązanie!!!

Prowadnice osi X i Y w każdej maszynie to prowadnice liniowe, toczne japońskiej firmy THK lub tajwańskiej P3.

Osie U i V w zależności od wersji maszyny, poruszają się na prowadnicach ślizgowych (silniki krokowe) lub na prowadnicach liniowych tocznych (serwonapędy AC Panasonic).

Śruby z podwójnymi nakrętkami, wstępnie naprężone. Kompensacje błędów na śrubach są wprowadzone do sterowania maszyny podczas kontroli jakości w fabryce. Nie ingerujemy w to.

Generator to własna konstrukcja inżynierów DM-CUT. Gwarantuje on stabilną pracę maszyny i bardzo dobrą szybkość cięcia i gładkość powierzchni po cięciu.

Sterowanie maszyny to własny projekt informatyków DM-CUT. Maszyna może wykonywać do 4 przejść. Pierwsze przejście jest zgrubne, pozostałe są wykańczające, tak aby osiągnąć jak najlepszą gładkość powierzchni. Sterowanie ma wiele unikatowych funkcji, które poprawiają pracę maszyny, które dają najlepszy z możliwych końcowy wynik pracy. Np. można wyostrzać naroża w stemplach, można wygładzać „mostek” przy stemplach, można docinać pozostałość przy cięciu otworów i wiele innych funkcji dających przewagę nad sterowaniem standardowym montowanym w innych maszynach.

Oddani tworzeniu najlepszej marki w obróbce elektroerozyjnej.

Parametry

Podstawowe parametry:
– maszyny typ TB z możliwością wycinania pod kątem +/- 15 st. (30 st. na stożku) lub typ TC +/- 30 st. (60 st. na stożku). Na zamówienie maszyny typ T6 z możliwością wycinania pod kątem +/= 3 st (6 st. na stożku). Fabryka nie produkuje maszyn z kątem 0 stopni;
– silniki osi X,Y: servonapędy AC Panasonic. Fabryka nie produkuje maszyn z silnikami krokowymi w tych osiach;
– silniki osi U,V: silniki krokowe lub servonapędy AC Panasonic – decyduje kupujący;
– w osiach X,Y prowadnice liniowe-toczne;
– w osiach U i V prowadnice liniowe toczne. Prowadnice ślizgowe dla silników krokowych;
– liniały pomiarowe o rozdzielczości 0,001 mm w osiach X i Y połączone w jednej pętli z silnikami osi oraz sterowaniem;
– urządzenie pomocnicze do cięcia aluminium – prąd podawany na drut nie poprzez elektrody ale poprzez bęben na którym nawinięty jest drut;
– zamknięta obudowa przestrzeni roboczej. W opcji otwarta przestrzeń robocza.

Podstawowe parametry techniczne:

Budowa

Maszyny serii DELUX I serii EKONOMICZNEJ mają taką samą budowę, taki sam korpus. Różnica jest tylko w budowie i działaniu osi U i V.

Poniżej zdjęcia pokazujące jak zbudowane są nasze maszyny, jaką mają solidną podstawę, korpus, kolumnę osi Z oraz inne szczegóły konstrukcyjne:

Sterowanie maszyny “DiamondCUT” jest zaprojektowane i wykonane przez informatyków i inżynierów fabryki DM-CUT. Dzięki temu sterowanie “uszyte jest na miarę” dla maszyn DM-CUT i ma szereg unikalnych funkcji, nie spotykanych w żadnej innej, chińskiej wycinarce drutowej.

Sterowanie oparte jest na platformie WINDOWS 7. Połączone jest z programem CAD CAXA, najpopularniejszym tego typu programem w Chinach, który ma moduł projektowania ścieżek cięcia dla wycinarek drutowych. CAXA przyjmuje pliki zewnętrzne zapisane w rozszerzeniu .dxf wersja R12 lub .dwg wersja R14. Po zaprojektowaniu w CAXA ścieżek cięcia, program zapisuje plik w rozszerzeniu własnym (.iso) i przesyła plik do sterowania maszyny. Każdy z przygotowanych programów można zapisywać na zewnętrznym nośniku danych.

Standardowo sterowanie jest w języku angielskim. Jest możliwość przełączenia sterowania na język polski. Program CAXA jest w języku angielskim.

Poniżej jeden z ekranów sterowania, ze ścieżką cięcia. Rozpoczęcie cięcia – ikona “Cutting”:

4 i 5 osi

4 i 5cio osiowe wycinarki drutowe to unikalne na rynku rozwiązania technologiczne. Żadna inna fabryka nie produkuje maszyn z możliwością obróbki w 4 lub 5-ciu osiach o takich możliwościach pod względem przesuwów w osiach, wymiarów detalu, wysokości cięcia, kąta cięcia i wagi detalu. Tylko DM-CUT Pekin.

Maszyny te zostały zaprojektowane pod potrzeby produkcyjne fabryki. DM-CUT oprócz produkcji maszyn, ma zakład mechaniczny, w którym wykonuje bardzo skomplikowane detale np. do silników samolotowych. Te potrzeby produkcyjne są kołem napędowym dla różnych rozwiązań technicznych.

HX5-C

4-osiowa wycinarka drutowa z obrotowym stołem roboczym.

Waga detalu do 600 kg.

Kliknij na zdjęcie żeby zobaczyć szczegóły.

HX5-BC

5-cio osiowa wycinarka drutowa z obrotowym i uchylnym stołem roboczym.

Waga detalu do 400 kg.

Kliknij zdjęcie żeby zobaczyć szczegóły.

HX3035

5-cio osiowa wycinarka drutowa z obrotowym i uchylnym stołem roboczym.

Waga detalu do 20 kg.

Kliknij zdjęcie żeby zobaczyć szczegóły.

"Hybrydowe"

Podstawowe obrabiarki to seria CTWG od CTWG250 do CTWGQ1000. Są to wycinarki sterowane CNC w osiach X,Y,U,V.

Można część z tych maszyn przystosować do obróbki w 5-ciu osiach. Bazą będzie wycinarka typu podstawowego, np. CTWG500TC, która będzie miała zdemontowany tradycyjny stół roboczy i będzie miała zamontowane urządzenie BZ1C (osie B, Z1 i C). Maszyna będzie mogła obrabiać detale o wadze do 20 kg i średnicy od 150 do 400 mm. Szczegółowe parametry techniczne w zakładce “4i 5 osi” wycinarka HX3035.

Jeżeli operator będzie miał potrzebę obróbki dużych i ciężkich detali, zdemontuje urządzenie BZ1C, zamontuje podstawowy stół roboczy i gotowe.

To takie 2 w 1. Dobre rozwiązanie, w niedużych kosztach.

Poniżej zdjęcie elementu BZ1C, który można demontować z obrabiarki:

Na zamówienie- ponadgabarytowe

NIEMOŻLIWE NIE ISTNIEJE!

Twoje zadanie, twoja potrzeba – nasza obrabiarka – twoja przewaga technologiczna nad konkurencją – twoje zarobione pieniądze!!!

Fabryka DM-CUT oprócz maszyn standardowych może bez problemu wyprodukować maszyny na zamówienie według wymagań klienta. Wysokość cięcia może być np. 1000 mm. Przesuwy w osiach do 2000×2000 mm, a nośność stołu roboczego do 4000 kg.

Na zdjęciu poniżej maszyna CTWG2210TC o przesuwach w osiach X , Y, Z: 2000 x 1000 x 500 mm. Kąt cięcia +/- 30 stopni. Maszyna składa się z czterech niezależnie ustawionych części: oś X – przesuwa się stół maszyny, oś Y – przesuwa się kolumna osi Z z całym systemem prowadzenia drutu. Podczas instalacji te dwie części zostają ze sobą połączone na wysokości korpusu maszyny. Osobno ustawiony jest pulpit sterowania i szafa generatora.
