Wycinarka drutowa serii HX5-BC to maszyna przeznaczona do wycinania detali o małej wadze, do 20 kg. Ograniczenie to jest warunkowane nośnością stołu obrotowego w osi C. Oś C to obrót o 360 st.
Oś B to element uchylny w zakresie + 90 do – 90 st.
Detale obrabiane od 150 do 400 mm.
Średnica stołu roboczego to 100 mm.
Poniżej – produkcja elementu turbiny.
Obrabiarka bez obudów dla lepszego pokazania jej elementów.
Zaawansowana technika, łatwa obsługa – tak wygląda nowoczesna, 5-cio osiowa wycinarka drutowa na drut molibdenowy.
Takie obrabiarki produkuje wyłącznie fabryka DM-CUT w Pekinie.
Wycinarka drutowa HX3035 to najnowsze “dziecko” pekińskiej fabryki DM-CUT. Obrabiarka powstała ze względu na potrzeby własne w warsztacie mechanicznym.
Jest to unikatowa maszyna w zakresie wycinarek drutowych na drut molibdenowy. Rozwiązuje bardzo dużo problemów produkcyjnych w warsztatach za niewielką cenę jej zakupu. Alternatywą są tylko wycinarki na drut miedziany renomowanych firm. Ale takie maszyny to bardzo duży koszt. Ta obrabiarka daje rewelacyjnie wykonane detale bardzo małym kosztem!

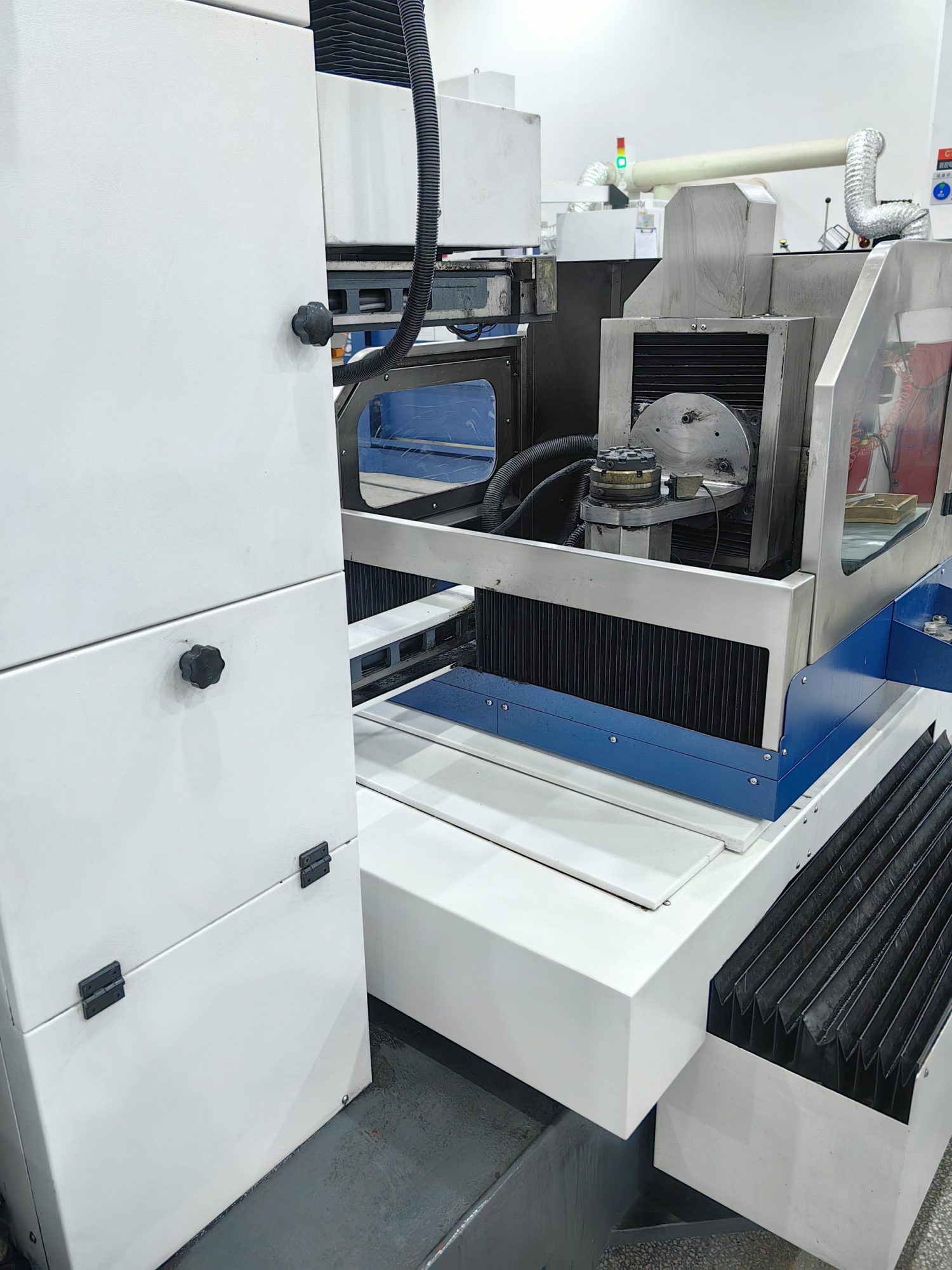

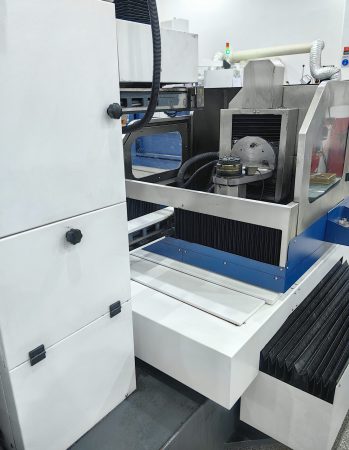

Poniżej zdjęcia obrabiarki. Stół obrotowy w osi C jest wyposażony w mocowanie System 3R. Cała fabryka DM-CUT jest wyposażona w te mocowania. Przenosimy detal pomiędzy obrabiarkami w jednym bazowaniu.
Obrabiarka nie ma założonych osłon, żeby można było zobaczyć elementy maszyny.
Podstawowe parametry techniczne maszyny seria XH5-BC:
Bazą obrabiarki jest standardowa wycinarka drutowa CTWG400. Na korpusie tej obrabiarki zamontowany jest element z osią B i C.
Budowa, korpus, zasada działania, obieg drutu, obieg chłodziwa, sterowanie jest takie same jak w standardowych wycinarkach drutowych.
Oś C to oś obrotowa w zakresie 360 stopni. Oś B to oś uchylna w zakresie +90 do -90 stopni. Oś Z1 to ruch osi B i C w pionie w zakresie 150 mm.
Układ osi B,C Z1:
Panel sterowania umiejscowiony jest na przedni drzwiach szafy generatora, tak jak w standardowych wycinarkach drutowych.
Sterowanie jest własnym projektem informatyków fabryki DM-CUT. Jest ono rozwinięciem sterowanie, w które wyposażane są standardowe wycinarki drutowe DM-CUT. Jest rozszerzone o dodatkowe osie: oś C (obrót stołu) i oś B (ruch uchylny stołu). Tak jak w standardowych wycinarkach drutowych, bazą sterowania jest WINDOWS 7.
Sterowanie jest w języku angielskim, ale w języku polskim jest bardzo szczegółowa instrukcja.
Ruchy osi realizujemy za pomocą pilota lub po zadaniu wielkości przesunięcia w programie.
