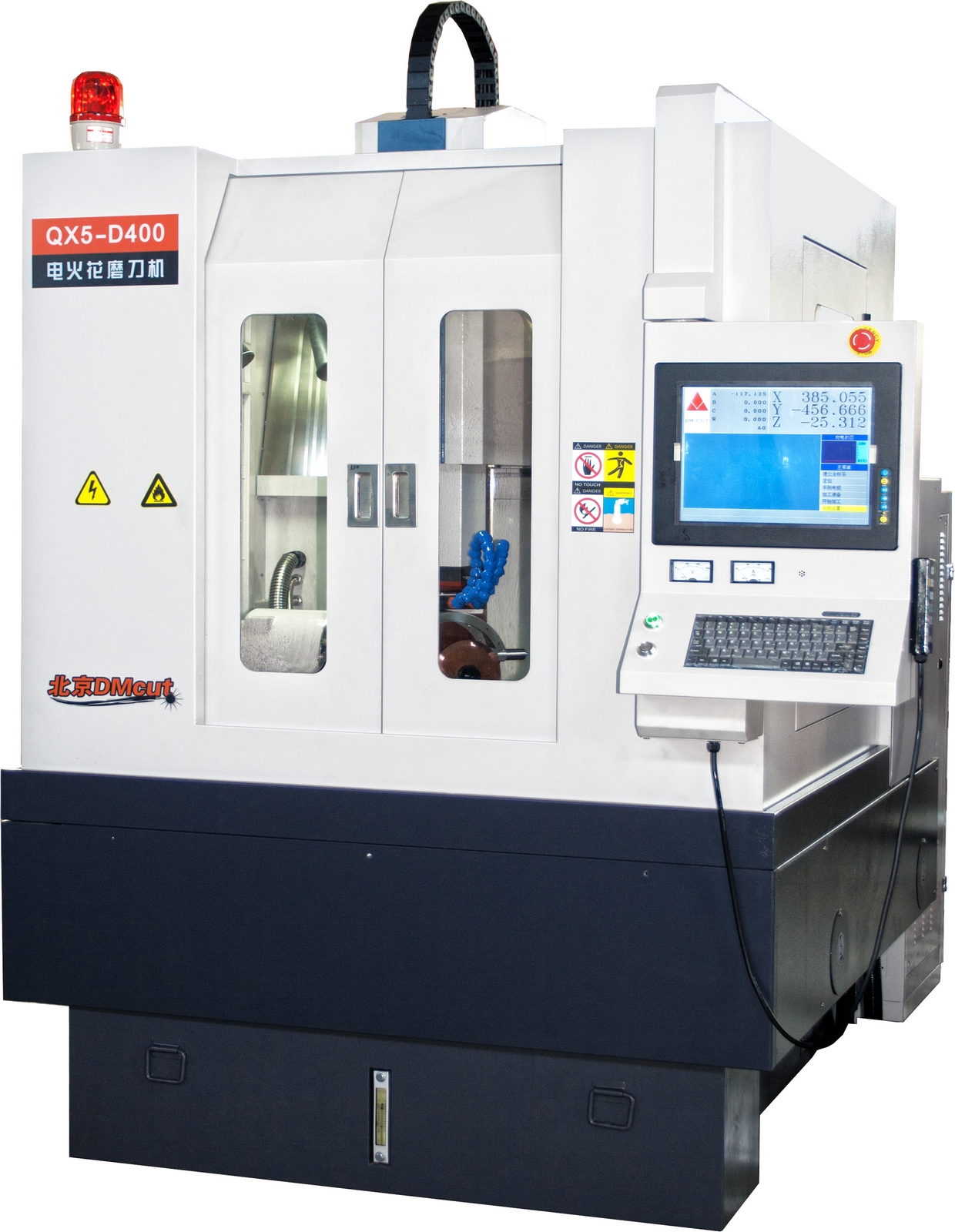

Urządzenie QX5-D400 to erozyjna ostrzarka do narzędzi. Jest przeznaczona do ostrzenia narzędzi z ostrzami z diamentu polikrystalicznego lub innych ultra twardych materiałów skrawających, które wymagają wysokiej precyzji i bardzo dobrej jakości powierzchni.
W jednym cyklu zamocowania narzędzia, dokonywane są zarówno pomiary jak i erozja.
Możliwa do osiągnięcia gładkość powierzchni to Ra=<0,2µm. Pięć osi sterowane CNC, pracujących jednocześnie. Dwie osie ustawiane ręcznie. Ostrzenie może być wykonywane za pomocą elektrody talerzowej lub “garnkowej”. QX5-400D to bardzo opłacalna inwestycja.
MISTRZ OPŁACALNOŚCI!!!
Najlepszy z możliwych stosunek jakości do ceny.
Najniższy, jednostkowy koszt ostrzenia narzędzia.
QX5-400D to:
– precyzja i niezawodność;
– możliwość osiągnięcia chropowatości poniżej Ra<=0,2 mikrometra w wyniku obróbki wykańczającej;
– pomiary i erozja w jednym cyklu zamocowania narzędzia;
– możliwość wyboru etapów obróbki;
– automatyczny system pomiaru narzędzia;
– automatyczna regeneracja elektrody;
– jednoczesna praca w CNC w pięciu osiach (X,Y,Z,W,A). Dwie osie ustawiane ręcznie (B,C);
– serwonapędy Panasonic w osiach X,Y,Z,W,A,R;
– centralny system smarowania;
– automatyczny system gaśniczy.
Przykładowe narzędzia do ostrzenia:
Mocowanie narzędzia, regeneracja elektrody:
Pomiar narzędzia odbywa się w jednym zamocowaniu za pomocą sondy pomiarowej. Mocowanie narzędzia standardowo za pomocą uchwytów System 3R.
Regeneracja elektrody automatyczna.
Produkcja urządzeń QX5-D400 to kilkanaście maszyn miesięcznie.
Urządzenie to, to duże oszczędności finansowe, tak w zakupie jak w kosztach pracy.
Podstawowe parametry maszyny:
Schemat blokowy maszyny z układem osi:
Kompaktowa i przemyślana konstrukcja maszyny oznacza oszczędność miejsca i czasu. Wszystko jest pod ręką bez pokonywanie dużych odległości. To komfort, który docenia się na dłuższą metę.
Precyzyjne ruchy osi.
Konstrukcja maszyny jest bardzo solidna, czyli dokładnie taka, jaka powinna być. Przemyślana, uporządkowana i wyjątkowo trwała. Te zasady sprawdzają się od kilkudziesięciu lat w produkcji maszyn fabryki DM-CUT w Pekinie.
W maszynie zastosowano wysokiej jakości komponenty osi.
Automatyczny system gaśniczy zabezpiecza maszynę przed pożarem.
Generator własnego projektu. Umożliwia stabilną obróbkę w trzech fazach: obróbka zgrubna, średnia i wykańczająca.
Sterowanie maszyny jest własnego projektu inżynierów DM-CUT. Obsługa jest prosta i intuicyjna za pomocą ekranu dotykowego.
Osie przesuwamy za pomocą pilota lub poleceń ze sterowania.
Sterowanie jest w języku angielskim a bardzo szczegółowa instrukcja obsługi jest w języku polskim i angielskim. Za dodatkową opłatą instrukcja może zostać przetłumaczona na wskazany język narodowy.
